上期我們了解了什么樣的情景下會選擇星三角的啟動方式，結合我們之前的介紹，我們知道星三角降壓啟動電路是較大功率的電機常用的啟動方式的特點，這就特別契合消防泵的應用情景。那消防泵星三角控制設備該如何選型你知道嗎？本期給大家分享消防泵星三角控制設備的配置選型建議:

線電流和相電流

?

線電流，是三相電源中每根導線中的電流。

相電流，是指三相電源中流過每相負載的電流。

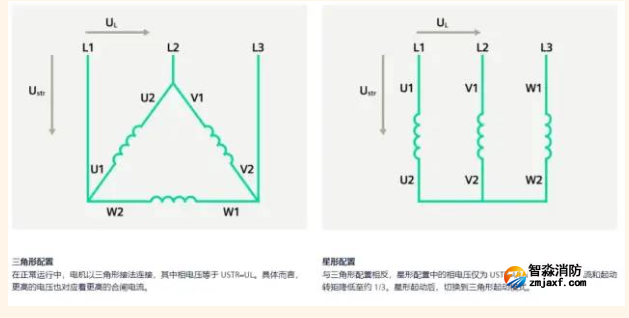

三角形接法，相電流*√3=線電流，線電流滯后相電流30°。

星型接法，相電流=線電流，相位也相同。

?

?

算式中，Pmn是電機功率，Un是額定電壓，nn是額定效率，COSφ是額定功率因數.

例如星三角啟動的電機（以22KW為例），實際運行必須是三角形運行才能達到額定值，其額定值電流為線電流I=22kw÷（0.38kv*1.732*0.85*0.85)=46A左右。而流過電機各相繞組的相電流（包括為實現三角形連接的外部電纜，即接觸器至電機線端的電纜）=線電流÷1.732=26.5A

三角形運行的電機在星形連接運行時，線電流=相電流，由于加在電機各相繞組的相電壓=線電壓÷1.732=220V，因此線電流=相電流=26.5A，實際啟動電流應按26.5A來乘以啟動倍數，而不是按46A來計算啟動電流。

斷路器選型注意事項

考慮到斷路器的短路保護實際曲線，斷路器的額定電流必須是電動機額定電流的1.15到1.25倍。實際運算我們一般取值為1.2，故斷路器額定電流計算時需要將上文中的電機額定電流*1.2。

在上文案例中，22KW計算的額定電流為46A，46A*1.2（斷路器保護系數）=55.2A,我們在選擇斷路器的時候需要時斷路器的額定電流大于55.2A。

除了額定電流之外，斷路器選型還需要考慮以下注意事項：

(1)斷路器的額定電壓≥線路額定電壓。

(2)斷路器的額定電流與過電流脫扣器的額定電流≥線路計算負荷電流。

(3)斷路器的額定短路通斷能力≥線路中最大短路電流，注意進出線端的短路通斷能力是否相等。

(4)斷路器欠電壓脫扣器額定電壓等于線路額定電壓。

(5)選擇型配電斷路器考慮短延時短路通斷能力和延時梯級己合。

(6)選擇電動機保護用斷路器需考慮電動機的啟動電流并使其在啟動時間不動作。籠型感應電動機的啟動電流按8-15倍額定電流計算。

(7)直流快速斷路器需考慮過電流脫扣器的動作方向（極性）和短路電流上升率di／dt。

(8)漏電保護斷路器選擇合理的漏電動作電流，注意能否斷開短路電流。如不能斷開短路電流則需和適當?shù)娜蹟嗥髋浜鲜褂谩?/p>

(9)滅磁斷路器選用時需考慮發電機的強勵磁電壓、勵磁線圈的時間常數、放電電阻及斷開強勵磁電流的能力。

接觸器選型注意事項

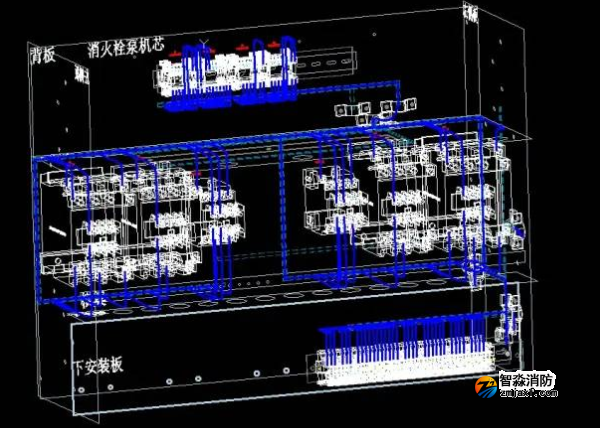

星三角啟動方案中，需要配置三個接觸器用于直線接法KM2、三角形接法KM3、星型接法KM1，以完成Y-△的切換。

在實際工程運用中，需要分以下情況討論接觸器的電流選型：

選擇接觸器時應注意以下幾點：

(1)接觸器主觸頭的額定電壓≥負載額定電壓。

(2)接觸器主觸頭的額定電流≥1.3倍負載額定電流。

(3)接觸器線圈額定電壓。當線路簡單、使用電器較少時，可選用220V或380V；當線路復雜、使用電器較多或不太安全的場所，可選用36V、110V或127V。

(4)接觸器的觸頭數量、種類應滿足控制線路要求。

(5)操作頻率(每小時觸頭通斷次數)。當通斷電流較大及通斷頻率超過規定數值時，應選用額定電流大一級的接觸器型號。否則會使觸頭嚴重發熱，甚至熔焊在一起，造成電動機等負載缺相運行。

實際選型中，會遇到很多的品牌種類，考慮現場工況條件復雜，一般放大選型，確保設備安全。

工程應用簡易公式：

斷路器=功率X3

直線接法KM2/三角形接法KM3=功率X1.4

星型接法KM1≈功率

注：KM1在遇到大功率時，星三角切換時間長，以滿足實際情況的需求，建議進一步放大選型。

出線電纜選型注意事項

進線：一般指就是接入電源的導線;

出線：一般指接負載的導線，由于星三角的特殊性，最終電機出線有6根，和傳統出線直接啟動的三根導線不一樣。

在進線電纜的選型中，考慮要滿足斷路器長期負載需求，至少應滿足斷路器額定電流值。需要參考本文中斷路器選型中的計算過程。在22KW的案例中，進線電纜應滿足55.2A的電流需求。

出線電纜的選擇是按負荷實際長期電流選擇的，不是按啟動電流選擇的，因此，星三角啟動的電纜（以22KW為例）應按直線接法和三角接法的接觸器額定電流選型來考慮。因此應參考本文中接觸器選型計算KM2\KM3的選型電流值。

 電纜選型還應根據實際敷設方式、電纜材質、敷設距離等進行綜合考慮。本文僅從設備需求出發提出選型意見，實際還應參考電纜廠家給出的產品說明。附表為我公司根據實際經驗總結的選型表，附在此處方便各位對照參考。

1

斷路器的選型建議

2

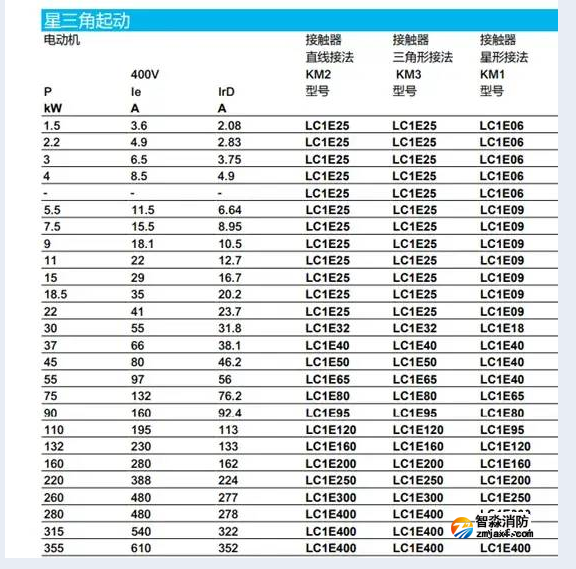

接觸器的選型建議

3

進出線的選型參考
