室內消火栓箱門設置不符合要求

1、問題描述

室內消火栓箱門與其周圍墻面顏色一致，無明顯差別；室內消火栓箱無標識或標識不符合規范要求。【圖示1】【圖示2】

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

　　8.3.7 消防給水系統的室內外消火栓、閥門等設置位置，應設置永久性固定標識。

　　12.3.10 消火栓箱的安裝應符合下列規定：

　　7 消火栓箱門上應用紅色字體注明“消火栓”字樣。【圖示3】

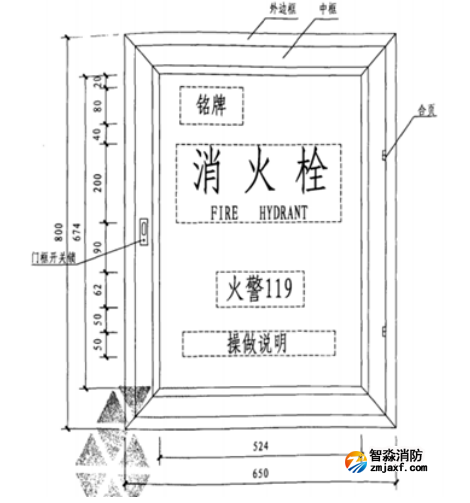

《室內消火栓安裝》（15S202）消火栓箱門標志（P65頁）規定：【圖示4】

　　1.箱門標志“消火栓”、“FIRE HYDRANT”應采用發光材料，中文字體高度不應小于100mm，寬度不應小于80mm。

　　2.箱體正面上應設置耐久性銘牌。

　　3.栓箱的明顯部位應用文字或圖形標注耐久性操作說明。

3、圖示說明

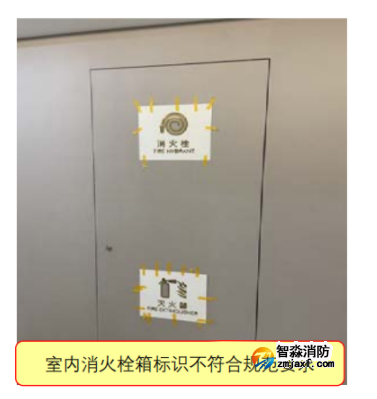

　　1）錯誤做法

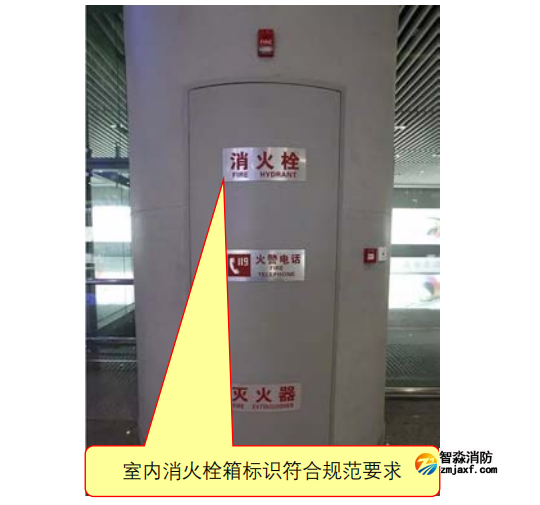

　2）正確做法

圖示 3

圖示 4

來源：南京市建設工程消防驗收技術指南（試行）2021

【附】GB 50974-2014《消防給水及消火栓系統技術規范》

12.3.10 消火栓箱的安裝應符合下列規定：

　　1 消火栓的啟閉閥門設置位置應便于操作使用，閥門的中心距箱側面應為140mm，距箱后內表面應為100mm，允許偏差±5mm；

　　2 室內消火栓箱的安裝應平正、牢固，暗裝的消火栓箱不應破壞隔墻的耐火性能；

　　3 箱體安裝的垂直度允許偏差為±3mm；

　　4 消火栓箱門的開啟不應小于120°；

　　5 安裝消火栓水龍帶，水龍帶與消防水槍和快速接頭綁扎好后，應根據箱內構造將水龍帶放置；

　　6 雙向開門消火栓箱應有耐火等級應符合設計要求，當設計沒有要求時應至少滿足1h耐火極限的要求；

　　7 消火栓箱門上應用紅色字體注明“消火栓”字樣。

　　檢查數量：按數量抽查30%，但不應小于10個。

　　消防檢測方法：直觀和尺量檢查。
